Azure <-> AWS IPSec VPN 연결

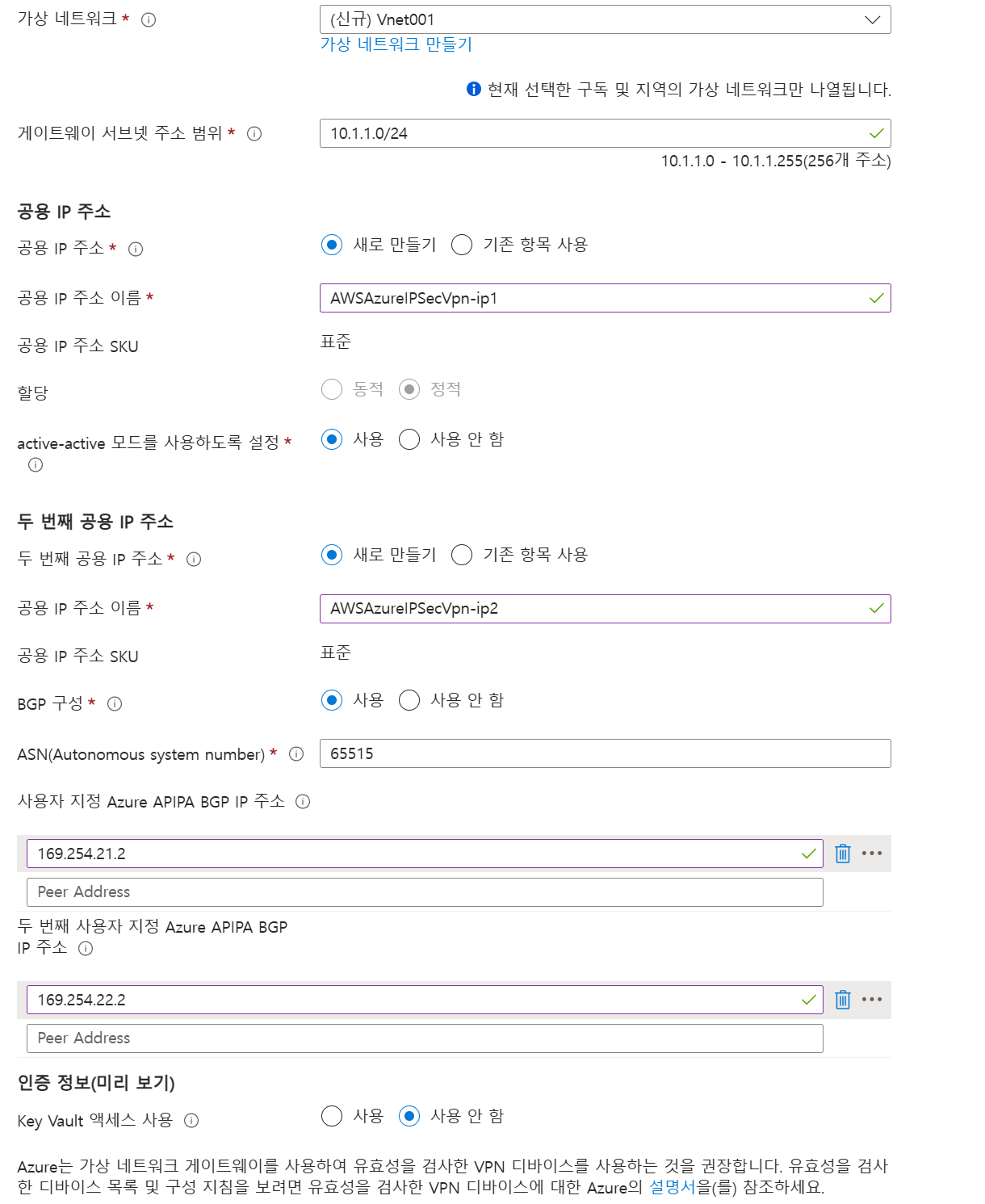

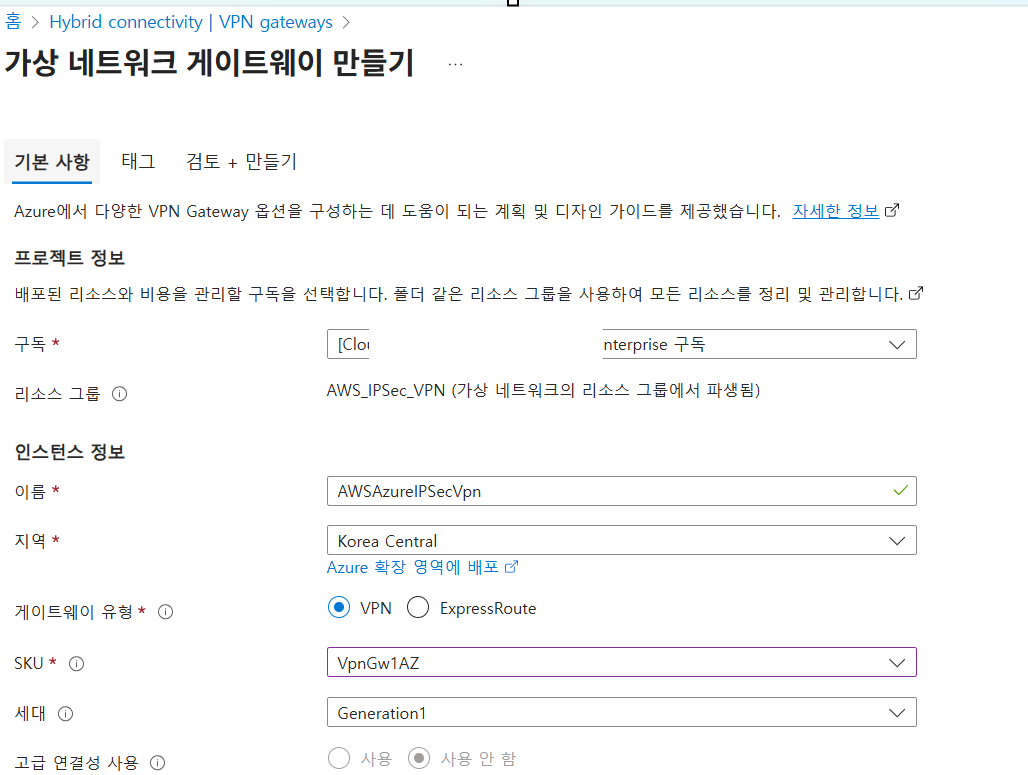

1. Azure - Virtual Network Gateway





# Vnet 생성할때 Subnet 의 Gateway Subnet 을 생성해줘야 합니다.

없으면 생성해줘야 하니 잊지 마시길. 위 과정대로 생성하면, 자동 생성 됩니다.







Virtual Network Gateway 를 생성할때는 대략 짧게는 10분 길게는 20분 정도 소요됩니다.

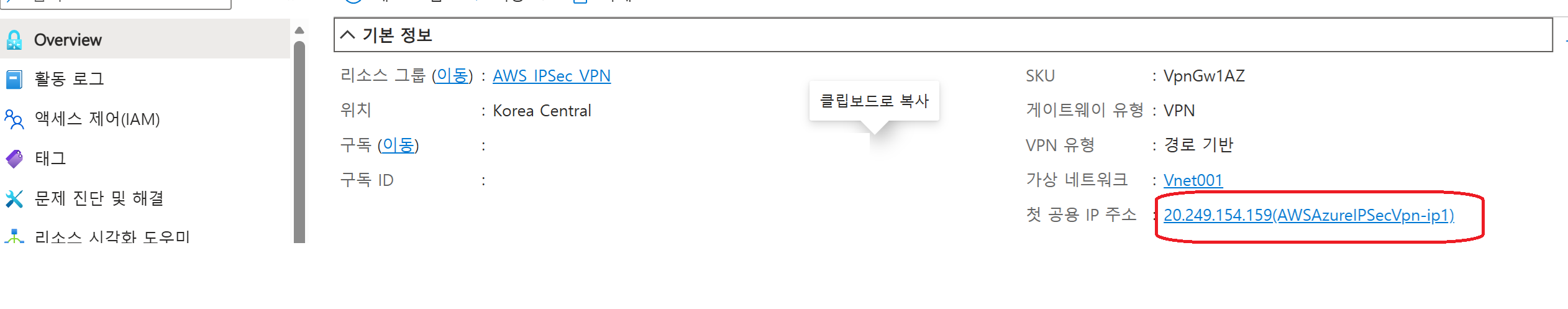

# 생성이 완료되면 공인 IP 값이 확인됩니다.

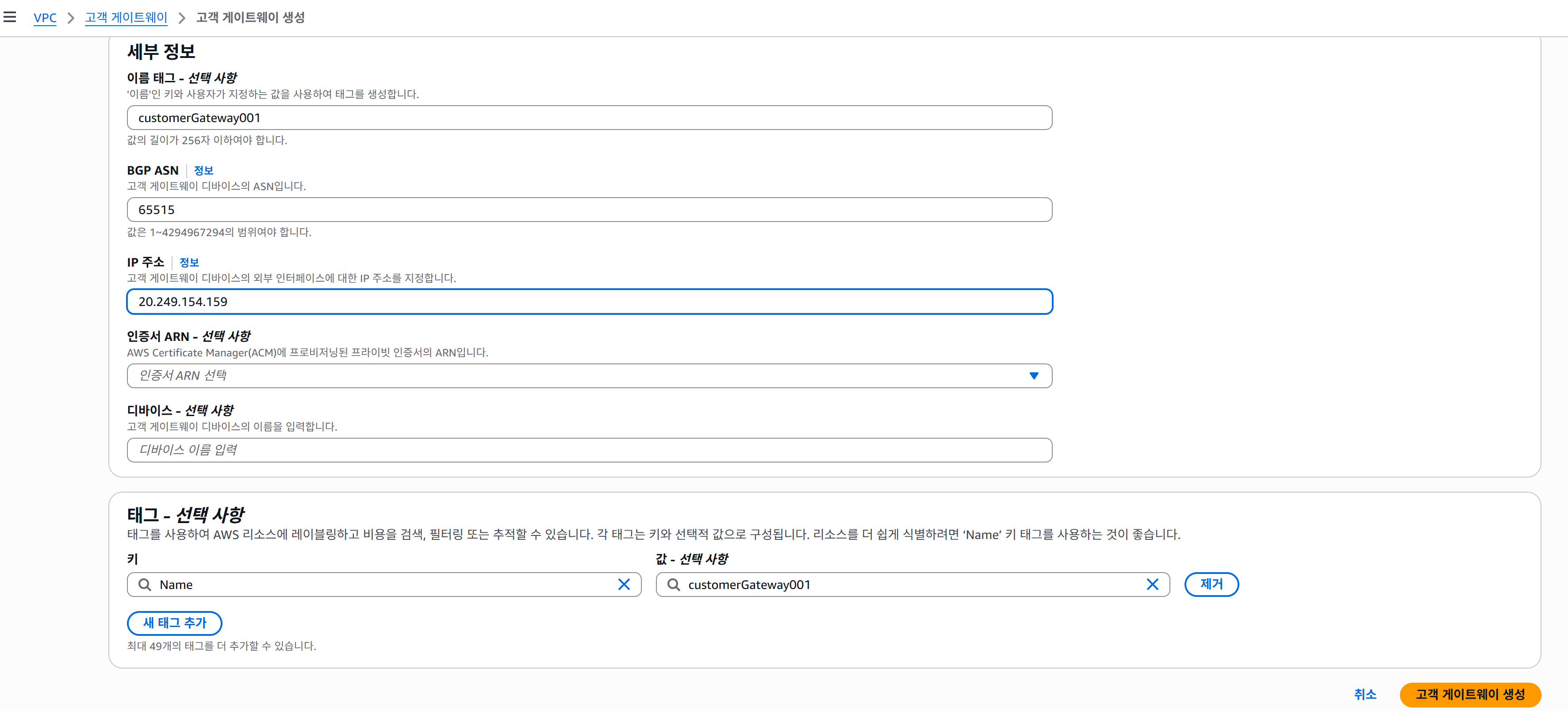

2.AWS - 고객 게이트웨이 생성.(Customer Gateway)

BGP ASN 값은 Azure 에 입력한 65515 값을 써주고, 공인 IP 주소를 동일하게 써줍니다.

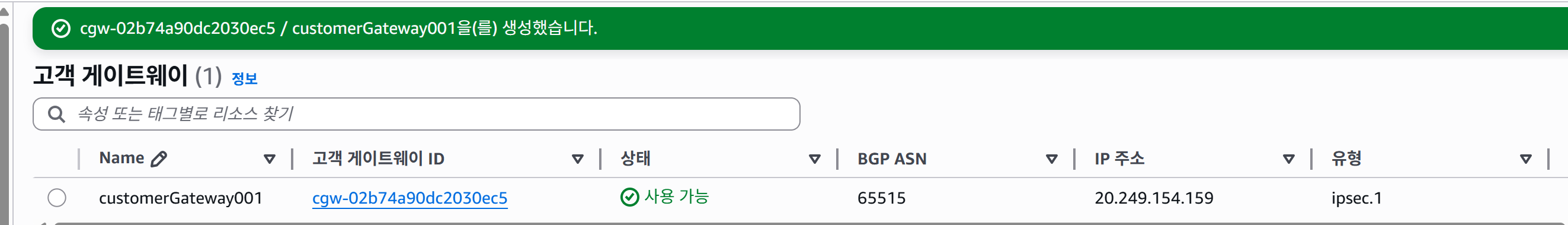

# AWS - 고객 게이트웨이 생성모습

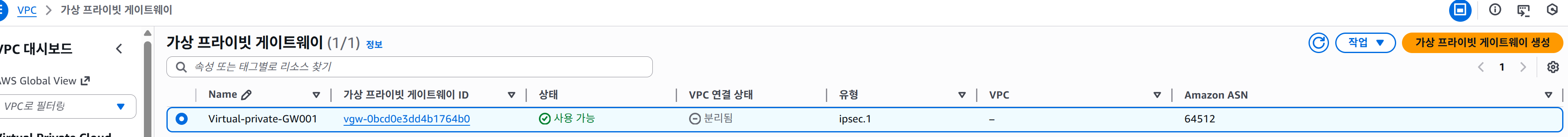

# AWS - 가상 프라이빗 게이트웨이 생성.

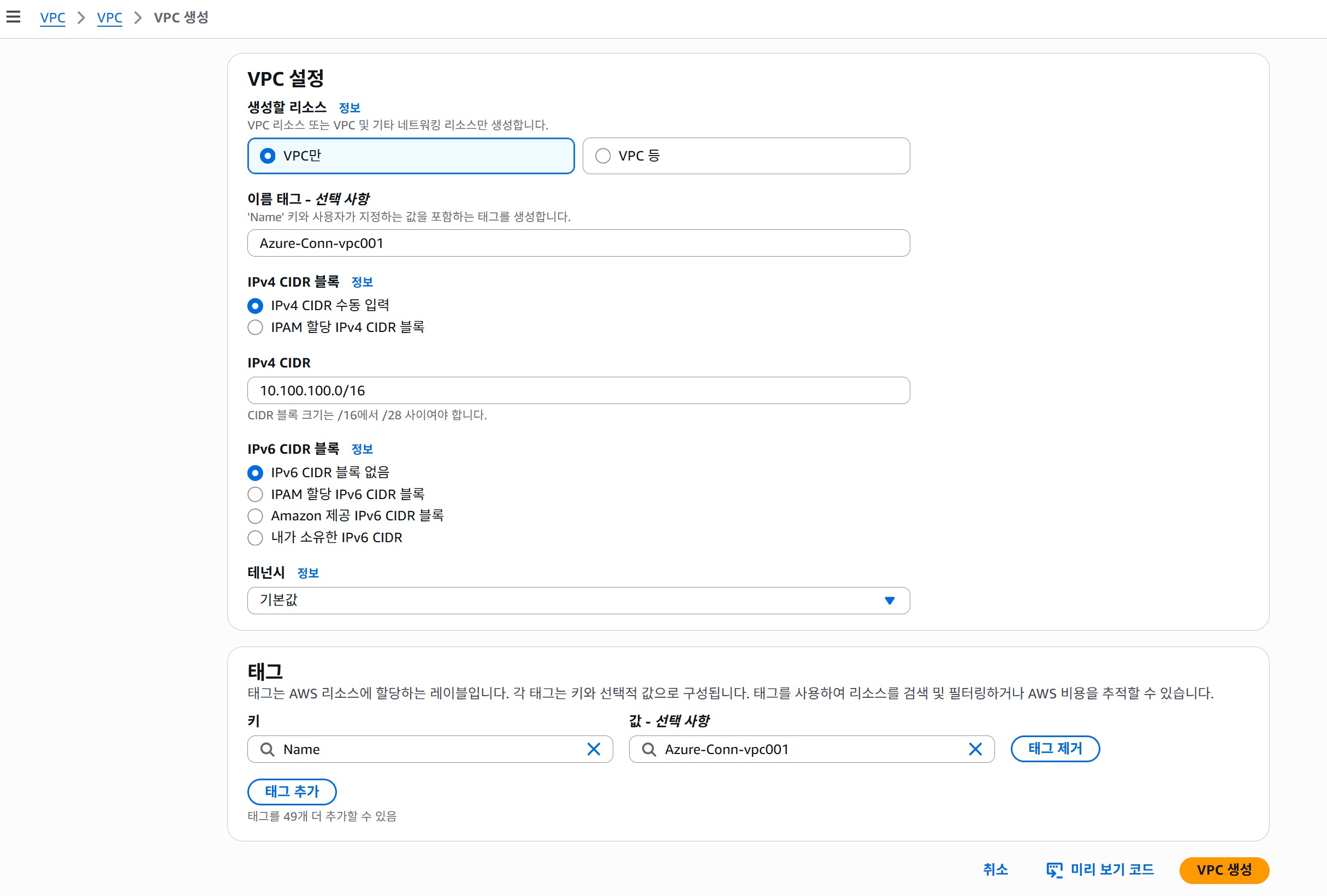

# AWS - VPN 생성 (안되어 있어서 생성)

네트웍은 Azure 와 충동생기지 않게 10.100.100.0/16 으로 진행.

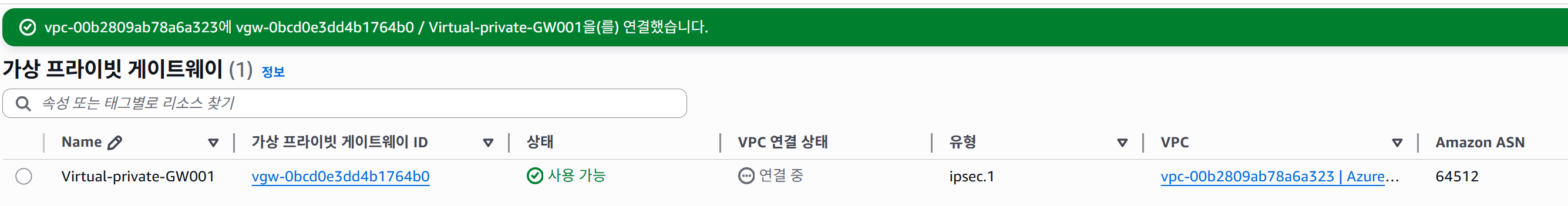

# 가상 프라이븟 게이트웨이, VPN에 연결

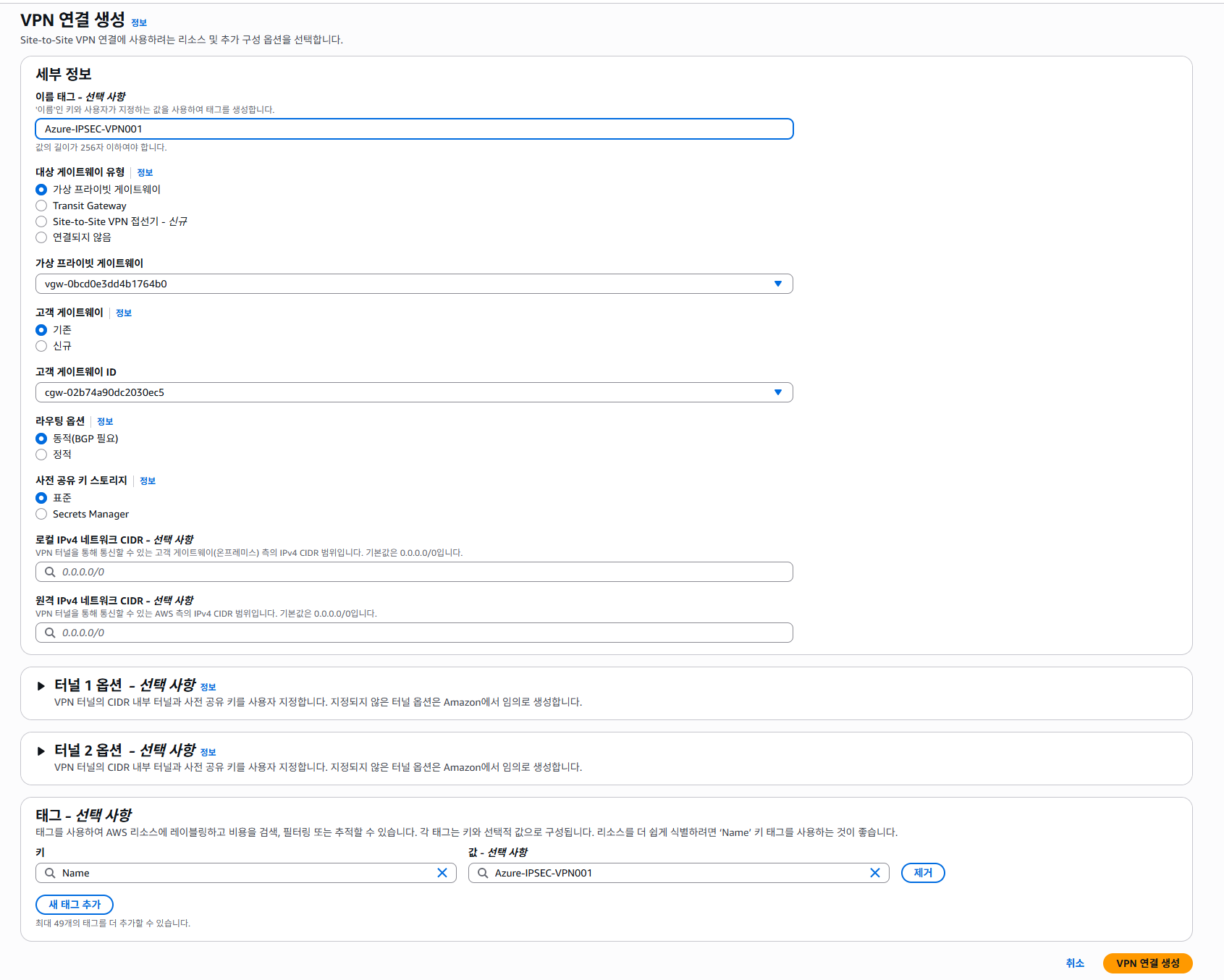

# AWS -    Site-to-Site VPN 생성

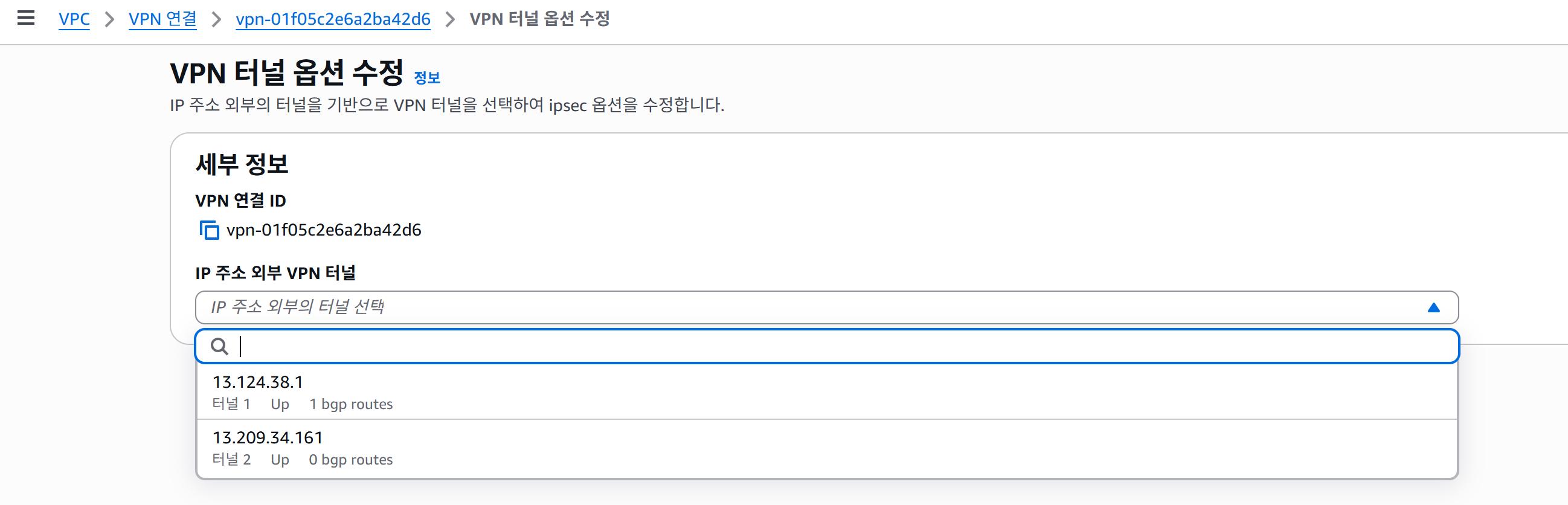

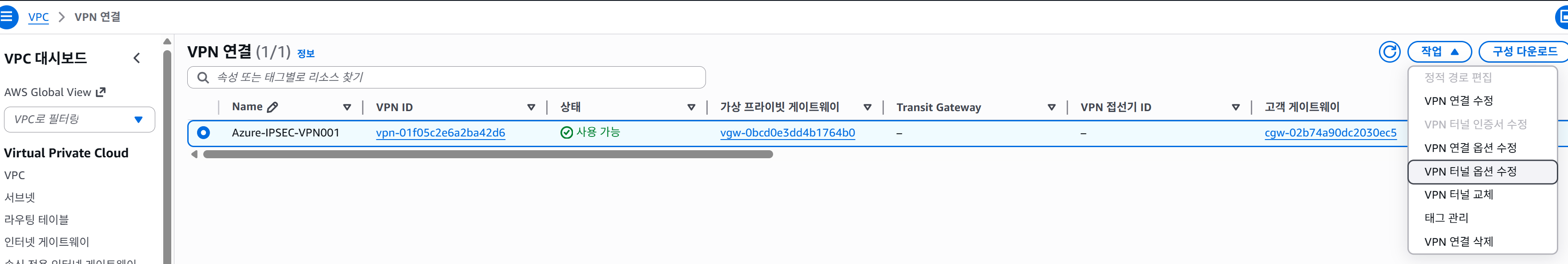

#VPN 터널 옵션 변경.

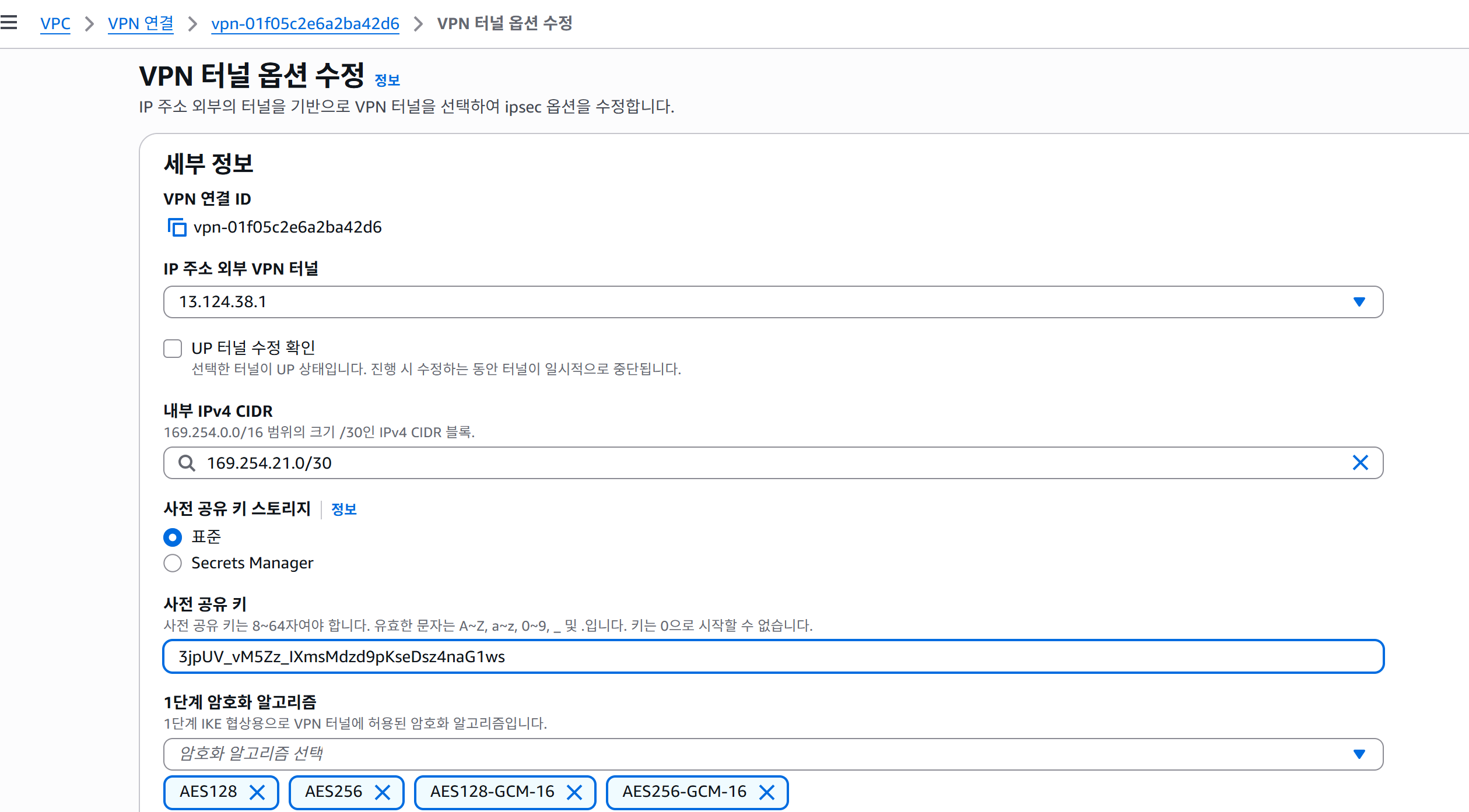

# 터널 1번. 내부 IPV4 CIDR 값 변경과, 사전 공유키 값을 인지하고 있기 바랍니다.

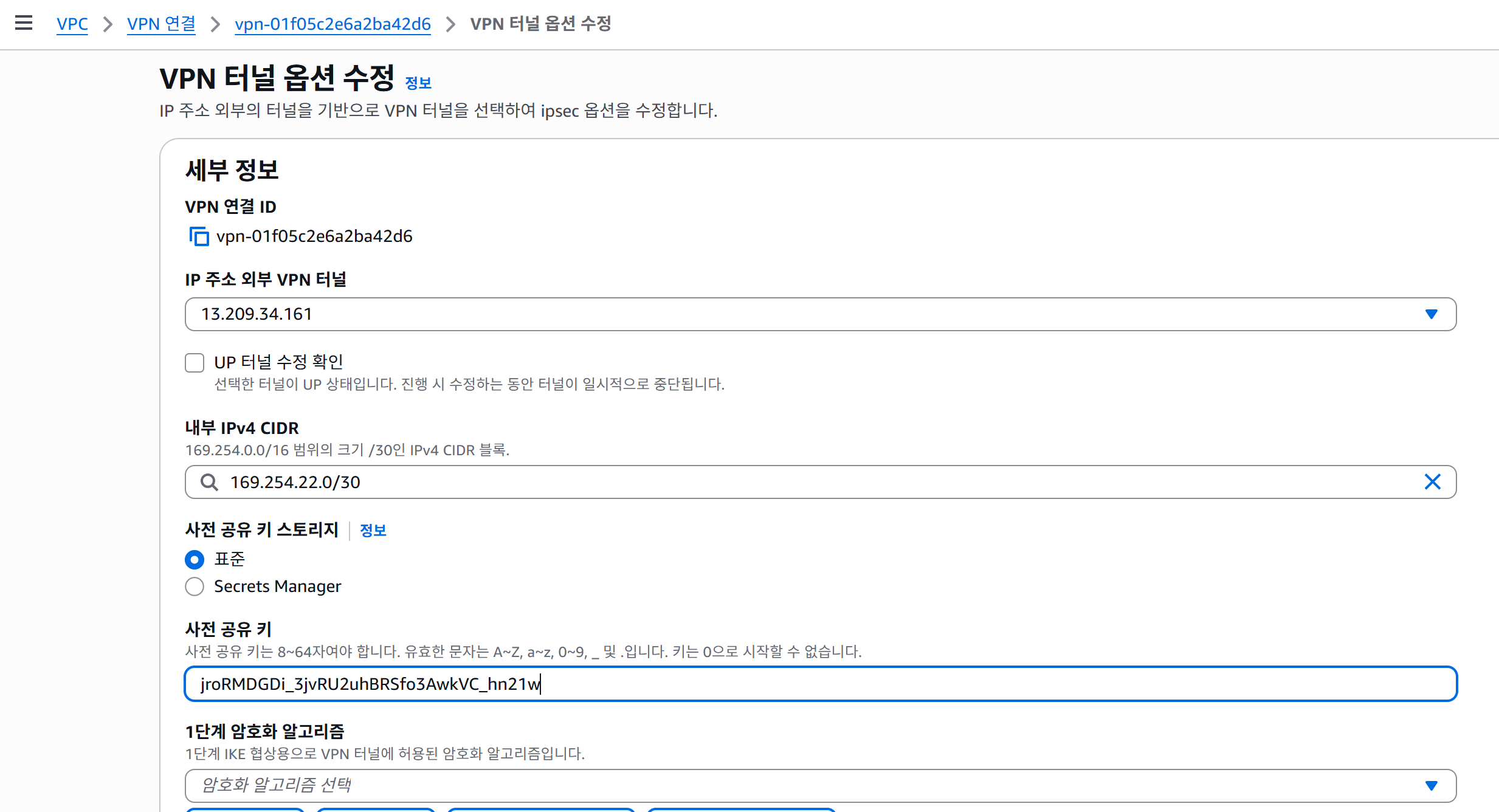

# 터널 2번, 내부 IPV4 CIDR 값 변경과, 사전 공유키 값을 인지하고 있기 바랍니다.

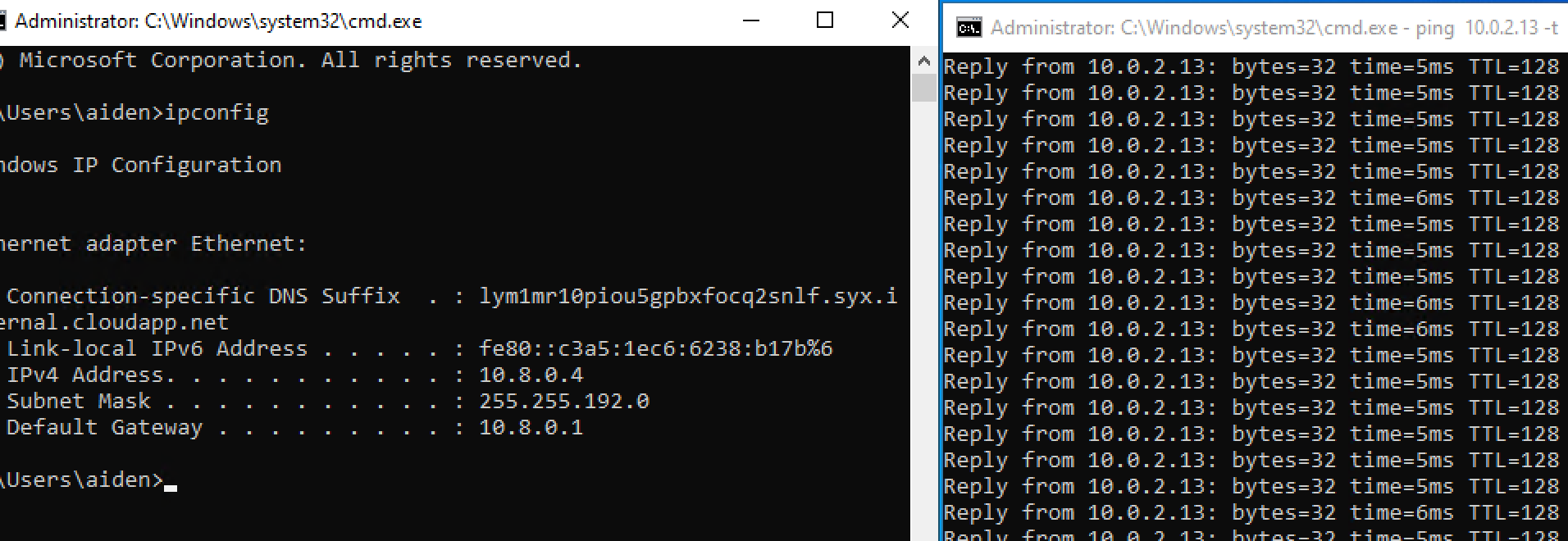

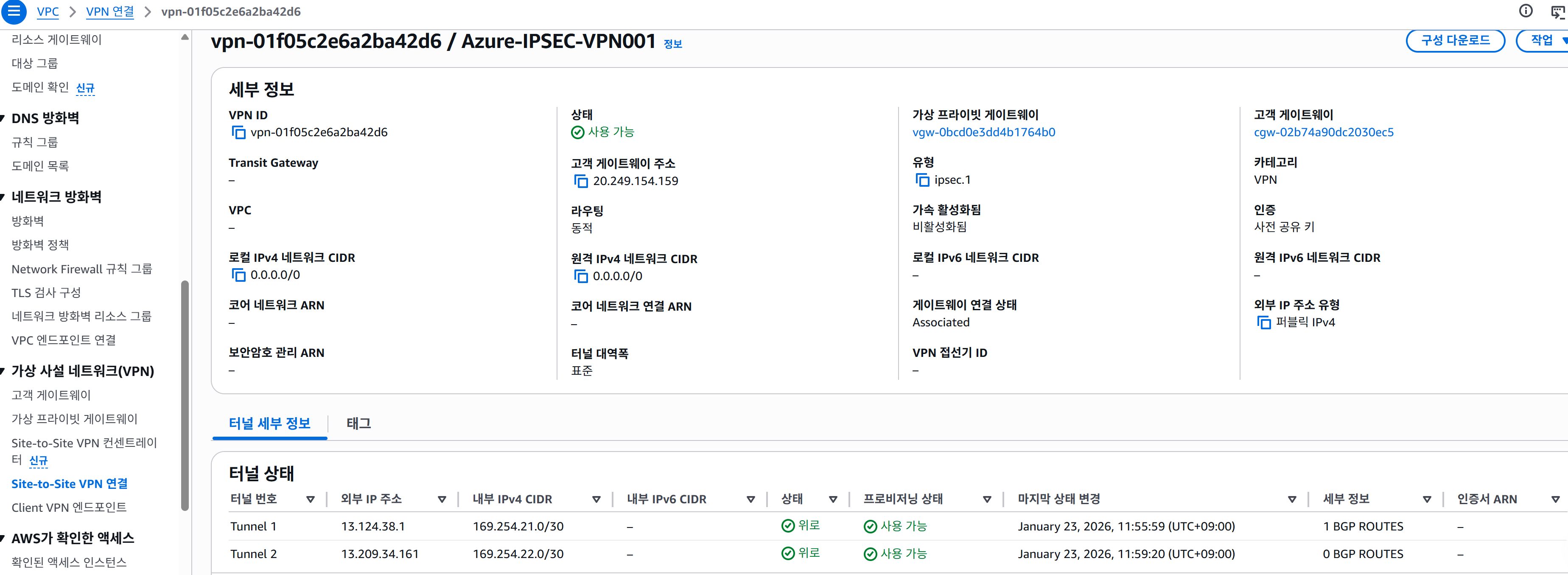

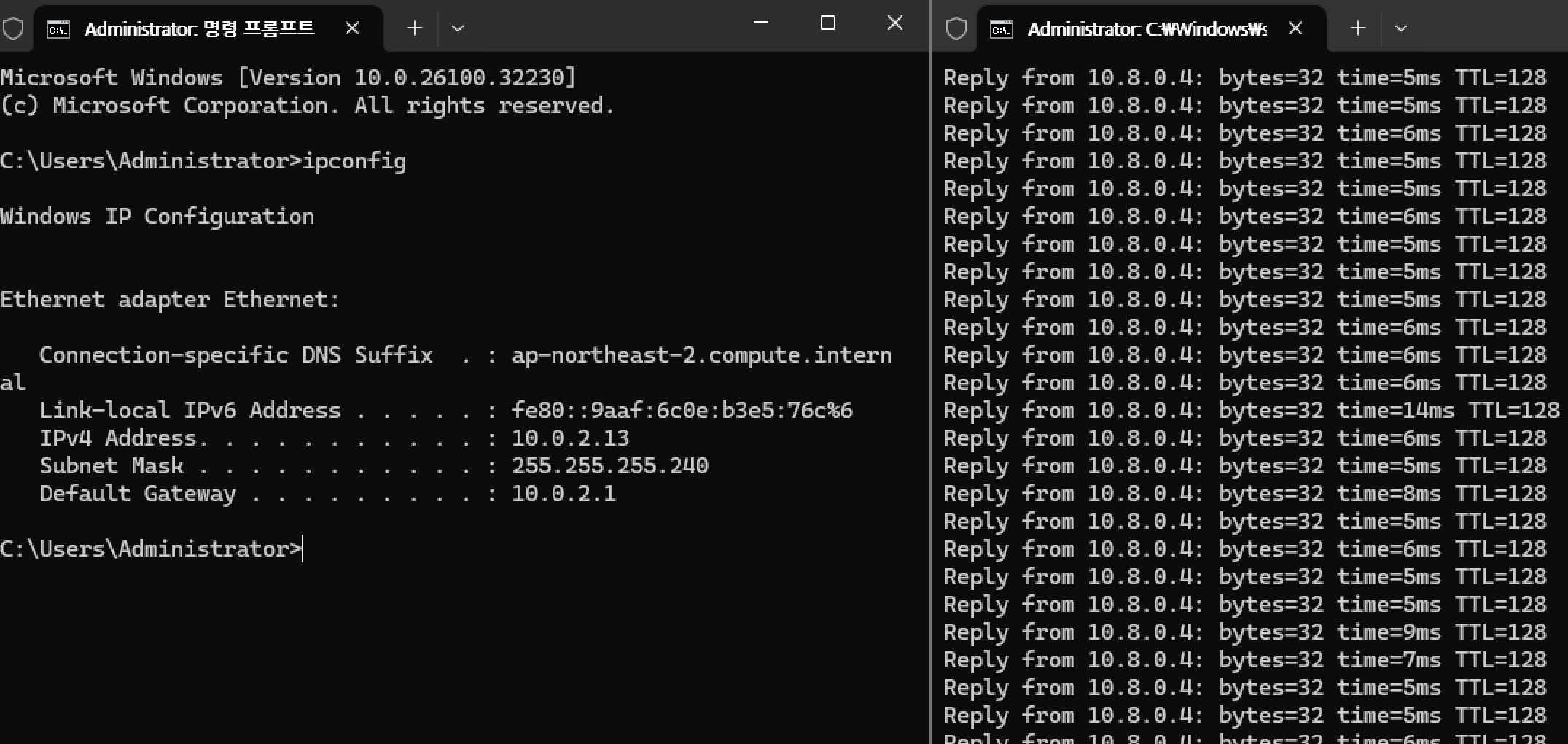

# 연결된 모습의 최종 값.

값 설정이 IP 설정등의 상세한 내역이 필요합니다.





참고자료

자습서 - 포털을 사용하여 Azure와 AWS(Amazon Web Services) 간 BGP 지원 연결 구성 - Azure VPN Gateway | Microsoft Learn

자습서 - 포털을 사용하여 Azure와 AWS(Amazon Web Services) 간 BGP 지원 연결 구성 - Azure VPN Gateway

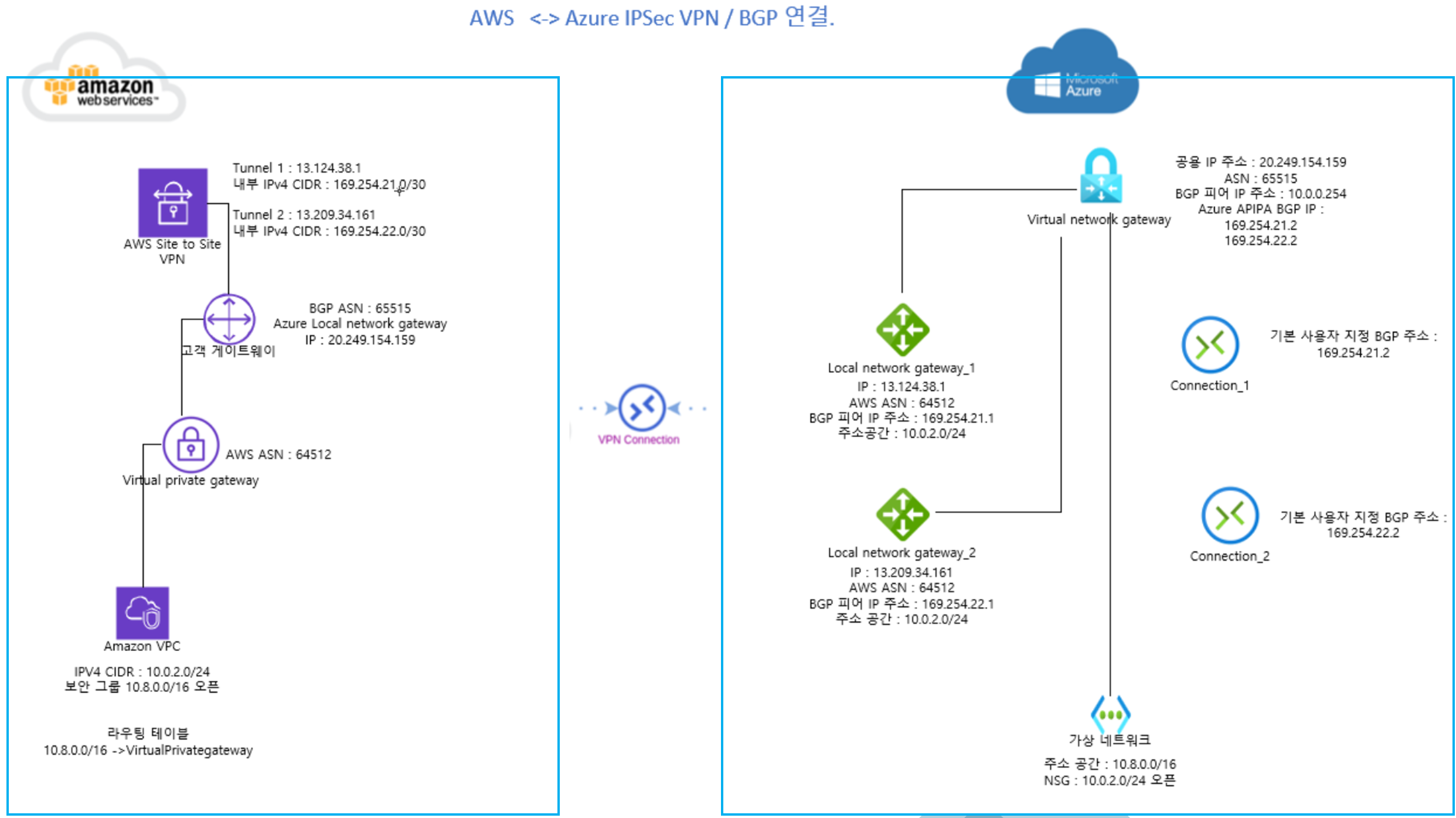

## 글이 쭉~ 썼는데 글로는 이해하기가 어렵습니다. 왜 어렵지. 여튼 그래서 그림으로 그렸습니다.
